Jak naprawić ścieżkę na płytce drukowanej? Skuteczne metody naprawy

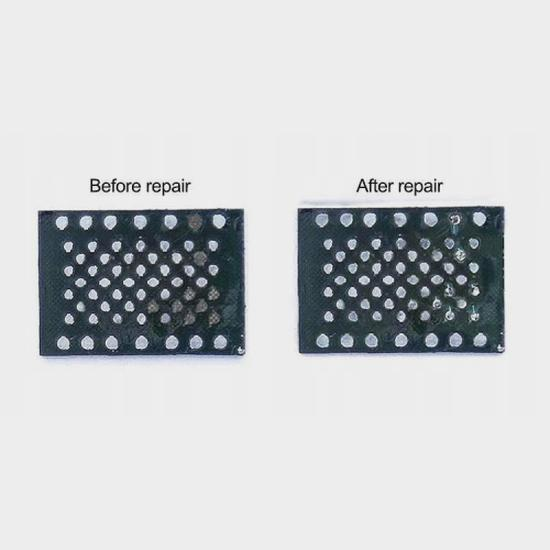

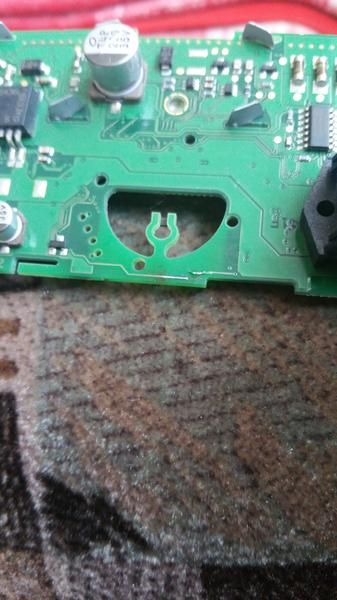

Najpierw dokładnie oglądam płytkę w dobrym świetle, najlepiej przez lupę o powiększeniu 5–10×. Szukam rys, przebarwień, odklejonej miedzi, nadpaleń i śladów korozji, szczególnie przy złączach oraz mocno nagrzewających się elementach. Uszkodzenie może przypominać cienką przerwę albo ledwie widoczne pęknięcie, dlatego sprawdzam też miejsca zgięć i okolice otworów montażowych.

W skrócie:

Przed naprawą odłącz zasilanie, obejrzyj płytkę pod lupą i zlokalizuj przerwę, pęknięcie lub odklejoną miedź.
Multimetrem sprawdź ciągłość obwodu, pamiętając, że równoległe połączenia mogą wpływać na pomiar.
Oczyść uszkodzone miejsce, odsłoń niewielki fragment zdrowej miedzi i dobierz sposób naprawy: cynę przy małej przerwie albo przewód lub taśmę miedzianą przy większym ubytku.
Dobierz przewodnik do prądu, napięcia i długości naprawy; w torach zasilania użyj odpowiednio grubszego materiału, aby ograniczyć spadek napięcia i nagrzewanie.
Lutuj krótko, uważając, by nie przegrzać pól ani nie zrobić zwarcia. W razie potrzeby unieruchom naprawę klejem do elektroniki lub lakierem ochronnym.
Przed uruchomieniem ponownie sprawdź ciągłość i wyklucz zwarcia. Testuj płytkę stopniowo, z ograniczeniem prądu, obserwując jej działanie, pobór prądu i temperaturę naprawionego miejsca.

Następnie odłączam zasilanie i sprawdzam ciągłość obwodu multimetrem ustawionym na test ciągłości lub niski zakres rezystancji. Jedną sondę przykładam do początku ścieżki, a drugą do jej końca albo do punktu lutowniczego połączonego z tym samym przewodem. Sprawna, krótka ścieżka zwykle daje odczyt bliski 0 Ω i sygnał dźwiękowy; brak sygnału lub niestabilny wynik może oznaczać przerwę. Przed pomiarem upewniam się, że kondensatory się rozładowały i że równoległe połączenia nie zafałszują wyniku.

Mikropęknięcie ujawnia się pod lupą i podczas poruszania płytką

Przy podejrzeniu mikropęknięcia delikatnie poruszam płytką lub przewodami podczas pomiaru i obserwuję wskazania. Jeśli to nie wystarczy, korzystam z lupy albo mikroskopu. Mogę też sprawdzić napięcie po obu stronach podejrzanego odcinka, ale robię to przy zasilonym układzie tylko wtedy, gdy potrafię bezpiecznie pracować. Różnica napięć pomaga zawęzić miejsce usterki. Szczególną ostrożność zachowuję przy płytkach zasilanych z sieci.

Dokładna diagnoza pomaga uniknąć ponownego uszkodzenia płytki. Po naprawie zawsze sprawdź ciągłość i upewnij się, że nie powstało zwarcie.

Po potwierdzeniu uszkodzenia oczyszczam fragment alkoholem izopropylowym i sprawdzam, czy przerwy nie spowodowała awaria sąsiedniego elementu. Następnie naprawiam ścieżkę cienkim przewodem lub mostkiem z cyny, dobierając przekrój do prądu. W obwodzie sygnałowym wystarczy cieńszy przewód niż w zasilaniu MOSFET-u, gdzie trzeba uwzględnić także nagrzewanie i spadek napięcia. Na koniec ponownie sprawdzam ciągłość, wykluczam zwarcia z sąsiednimi ścieżkami i ostrożnie uruchamiam układ, najlepiej z ograniczeniem prądu.

Jak naprawić uszkodzoną ścieżkę na płytce drukowanej

Najpierw zlokalizuj przerwę, następnie dobierz metodę naprawy, a na końcu sprawdź, czy płytka PCB działa prawidłowo.

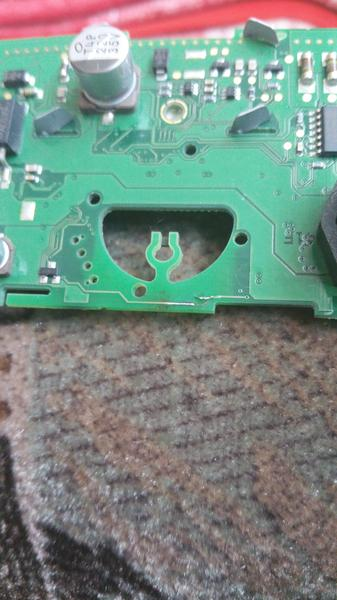

Zlokalizuj uszkodzenie. Obejrzyj płytkę pod powiększeniem i poszukaj przerwy, odklejonej miedzi lub śladów przegrzania. Następnie odłącz zasilanie i multimetrem w trybie testu ciągłości sprawdź połączenie po obu stronach uszkodzenia.
Przygotuj miejsce naprawy. Usuń zabrudzenia i resztki przypalonego laminatu. Delikatnie zdrap soldermaskę na końcach ścieżki, aby odsłonić czystą miedź, ale nie usuwaj więcej materiału, niż to konieczne. Jeśli miedź się odspoiła, odetnij jej luźny fragment.
Odtwórz połączenie. Przy niewielkiej przerwie nałóż odrobinę cyny i połącz nią odsłonięte końce ścieżki. Jeśli ubytek jest większy, przylutuj cienki przewód miedziany między zdrowymi punktami. Dobierz jego przekrój do prądu w obwodzie i poprowadź go tak, by nie dotykał sąsiednich ścieżek.
Napraw ścieżkę o dużym obciążeniu. Jeśli przez uszkodzony odcinek płynie znaczny prąd, zamiast cienkiego mostka z cyny użyj przewodu o odpowiednim przekroju lub taśmy miedzianej. Sprawdź też elementy, które mogły spowodować przegrzanie. W układach mocy zweryfikuj dobór tranzystora MOSFET: jego kanał n lub p oraz tryb wzbogacania lub zubożenia muszą odpowiadać wymaganiom projektu.
Zabezpiecz i przetestuj naprawę. Gdy luty ostygną, sprawdź ciągłość połączenia i upewnij się, że nie ma zwarć z sąsiednimi ścieżkami. Zabezpiecz odsłoniętą miedź lakierem izolacyjnym lub inną odpowiednią powłoką. Potem uruchom płytkę, stopniowo zwiększaj obciążenie i sprawdź, czy naprawiony fragment się nie nagrzewa.

Dobór przewodnika do naprawy przerwanej ścieżki

Gdy znajduję przerwaną ścieżkę na płytce PCB, oglądam uszkodzenie pod lupą i miernikiem sprawdzam ciągłość połączenia. Zapisuję szerokość i przebieg ścieżki oraz elementy, które łączy, ponieważ przewodnik musi wytrzymać prąd i napięcie w danym obwodzie. W urządzeniu niskonapięciowym często wystarczy cienki drut miedziany. Natomiast w sekcji zasilania wybieram grubszy przewód i zachowuję większy odstęp od sąsiednich ścieżek.

Przy doborze przewodnika uwzględniam kilka ważnych czynników:

szerokość i przebieg uszkodzonej ścieżki oraz elementy, które łączy,
spodziewany prąd i napięcie w naprawianym obwodzie,
długość naprawy i temperaturę pracy,
odstęp od sąsiednich ścieżek, radiatora, obudowy i ostrych krawędzi.

Przed lutowaniem usuwam soldermaskę na odcinku około 2–3 mm po obu stronach przerwy, oczyszczam miedź i nakładam niewielką ilość topnika. Najczęściej wybieram drut kynarowy o średnicy 0,2–0,4 mm albo cienki przewód miedziany. Przy szerokiej ścieżce stosuję plecionkę miedzianą o odpowiednim wymiarze. Oprócz średnicy uwzględniam długość naprawy, spodziewany prąd i temperaturę pracy.

Dobierz drut do prądu i zabezpiecz naprawę przed awarią

Do naprawy ścieżki sygnałowej wybieram krótki i lekki przewodnik, aby ograniczyć ryzyko zwarcia oraz zakłóceń. W torze zasilania oceniam obciążenie i przy większym prądzie stosuję grubszy drut lub kilka równoległych nitek. Sprawdzam też, czy połączenie nie przebiega zbyt blisko radiatora, obudowy ani ostrych krawędzi. W obwodach z MOSFET-em ustalam, czy naprawiana ścieżka prowadzi do tranzystora kanału n czy p oraz czy element pracuje w trybie wzbogacania, czy zubożenia. Dzięki temu lepiej oceniam funkcję i obciążenie danego toru.

Po przylutowaniu przewodnika miernikiem sprawdzam ciągłość naprawionego odcinka i upewniam się, że nie ma zwarcia z sąsiednimi polami. Następnie oglądam spoiny pod lupą. Na koniec unieruchamiam drut kroplą kleju do elektroniki lub lakieru ochronnego, zwłaszcza jeśli płytka będzie narażona na drgania. Dobieram sposób naprawy do rzeczywistych warunków pracy, a nie tylko do wyglądu przerwy.

Wskazówka: dobierając drut, nie kieruj się wyłącznie jego średnicą — dłuższa naprawa ma większą rezystancję, więc przy dużym prądzie może się nagrzewać bardziej niż oryginalna ścieżka.

Lutowanie i wzmacnianie naprawionej ścieżki krok po kroku

Najpierw odłączam zasilanie i oglądam płytkę pod lupą, najlepiej przy powiększeniu około 10×. Szukam przerwy w miedzi, nadpalonych fragmentów i pobliskich uszkodzeń. Następnie miernikiem ustawionym na pomiar ciągłości sprawdzam, które elementy powinna łączyć ścieżka. Zanim sięgnę po lutownicę, usuwam lakier ochronny na odcinku około 6–8 mm i oczyszczam miedź alkoholem izopropylowym. Dzięki temu lut lepiej zwilża naprawiane miejsce, a ja wiem, gdzie dokładnie pracuję.

Jeśli przerwa jest niewielka, nakładam cienką warstwę topnika i łączę końce ścieżki cyną bezołowiową, zwykle przy temperaturze grota około 350°C. Gdy brakuje większego fragmentu, wstawiam krótki odcinek cienkiego przewodu lub drutu miedzianego. Dobieram jego przekrój do prądu płynącego w obwodzie i prowadzę go możliwie blisko laminatu. Lutuję krótko — zwykle przez kilka sekund w jednym punkcie — aby nie przegrzać pola lutowniczego ani nie odkleić miedzi.

Od kruchej naprawy do pewnego połączenia — kontrola, która zapobiega awarii

Po lutowaniu sprawdzam, czy spoina jest gładka i błyszcząca oraz czy przewód pozostaje nieruchomy przy lekkim dotknięciu pęsetą. Następnie wzmacniam naprawę kroplą kleju epoksydowego lub lakieru ochronnego, pozostawiając końcówki odkryte do kontroli. Jeśli ścieżka przenosi większy prąd, dokładam równolegle przewód o odpowiednim przekroju, zamiast polegać na cienkiej warstwie cyny. W układach mocy sprawdzam też, czy zastosowany MOSFET — z kanałem n lub p oraz trybem wzbogacania albo zubożenia — odpowiada wymaganiom układu.

Na koniec mierzę ciągłość naprawionego odcinka i sprawdzam, czy nie ma zwarcia z sąsiednimi ścieżkami. Dopiero wtedy podłączam zasilanie: zaczynam od niskiego napięcia i ograniczam prąd, na przykład do 100 mA, jeśli układ na to pozwala. Po krótkim teście kontroluję temperaturę elementów i naprawionego miejsca. Jeśli połączenie się grzeje, poprawiam je przed powrotem do normalnej pracy. Na zakończenie pokrywam odsłoniętą miedź cienką warstwą lakieru, aby ograniczyć ryzyko korozji.

Wskazówka: Po naprawie warto delikatnie poruszyć płytką i ponownie sprawdzić ciągłość połączenia — mikropęknięcie może ujawnić się dopiero pod wpływem naprężeń.

Testowanie płytki po naprawie ścieżki

Po naprawie ścieżki nie podłączam od razu płytki do zasilania. Najpierw oglądam miejsce naprawy pod lupą: sprawdzam, czy miedziana żyła pewnie łączy oba końce przerwy i czy lut nie dotyka sąsiednich pól. Następnie multimetrem w trybie ciągłości mierzę opór naprawionego odcinka oraz sprawdzam, czy nie ma zwarcia z sąsiednimi ścieżkami. Zapisuję wyniki, by później porównać je z pomiarami po próbie działania.

Przed podłączeniem zasilania wykonuję następujące kontrole:

oglądam miejsce naprawy pod lupą i sprawdzam połączenie miedzianej żyły;
mierzę ciągłość oraz opór naprawionego odcinka;
sprawdzam, czy lut nie dotyka sąsiednich pól i czy nie ma zwarć;
zapisuję wyniki pomiarów do późniejszego porównania.

Jeśli oględziny i pomiary wypadają dobrze, uruchamiam płytkę z zasilacza laboratoryjnego. Ustawiam napięcie zgodne ze specyfikacją oraz ograniczenie prądu, zaczynając od niskiego limitu. Uważnie obserwuję pobór prądu, temperaturę naprawionego fragmentu i zachowanie układu. Podczas testów elektroniki mocy sprawdzam też tranzystory MOSFET. Ich reakcja może zależeć od projektu, ponieważ różnią się typem kanału — n lub p — oraz trybem pracy: wzbogacania albo zubożenia.

Dokładne pomiary przed uruchomieniem pomagają wykryć zwarcia, zanim uszkodzą pozostałe elementy. Stopniowe testowanie płytki pozwala bezpiecznie ocenić jakość naprawy.

Stabilna praca i brak przegrzania — naprawa zdaje próbę

Następnie testuję płytkę w kilku warunkach: bez obciążenia, przy typowym poborze oraz przez krótki czas przy obciążeniu zbliżonym do maksymalnego, które podaje producent. Mierzę napięcie po obu stronach naprawy i sprawdzam, czy spadek nie przekracza wartości na porównywalnym odcinku. Po kilkunastu minutach ponownie oglądam lut i mierzę temperaturę. Miejscowe grzanie, migotanie sygnału lub niestabilny prąd oznaczają, że trzeba wrócić do naprawy.

Na koniec odłączam zasilanie, czekam, aż kondensatory się rozładują, po czym ponownie sprawdzam ciągłość i kontroluję, czy nie ma zwarć. Zapisuję napięcie, pobór prądu, temperaturę i czas próby, a następnie porównuję wyniki z wcześniejszymi pomiarami. Gdy płytka działa stabilnie, a ścieżka się nie przegrzewa, uznaję naprawę za sprawdzoną i zabezpieczam odsłoniętą miedź przed korozją.

Źródła:

https://www.wonderfulpcb.com/pl/blog/pcb-troubleshooting-and-repair-guide/

Najczęściej zadawane pytania (FAQ)

Jak sprawdzić, czy ścieżka na płytce drukowanej jest przerwana?

Najpierw obejrzyj płytkę pod lupą, szukając pęknięć, odklejonej miedzi, nadpaleń lub korozji. Po odłączeniu zasilania sprawdź ciągłość multimetrem — brak sygnału albo niestabilny odczyt może wskazywać na przerwę.

Jak przygotować płytkę do naprawy ścieżki?

Odłącz zasilanie, upewnij się, że kondensatory są rozładowane, a następnie oczyść uszkodzone miejsce alkoholem izopropylowym. Delikatnie usuń soldermaskę na końcach ścieżki, by odsłonić czystą miedź, i usuń luźne fragmenty.

Czym połączyć przerwaną ścieżkę na PCB?

Niewielką przerwę można naprawić cienką warstwą cyny, a większy ubytek — przewodem miedzianym lub drutem kynarowym przylutowanym do zdrowych punktów. Przewodnik dobierz do prądu, napięcia, długości naprawy i temperatury pracy.

Jak zabezpieczyć naprawioną ścieżkę?

Po sprawdzeniu lutów unieruchom przewód kroplą kleju do elektroniki, kleju epoksydowego lub lakieru ochronnego. Odsłoniętą miedź pokryj odpowiednią powłoką, aby ograniczyć ryzyko korozji.

Jak przetestować płytkę po naprawie ścieżki?

Przed podłączeniem zasilania sprawdź ciągłość naprawionego odcinka i upewnij się, że nie ma zwarć z sąsiednimi ścieżkami. Następnie uruchom płytkę z ograniczeniem prądu i obserwuj jej działanie oraz temperaturę naprawionego miejsca.
